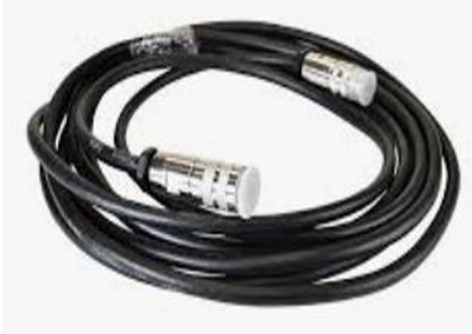

KONTROL RET AISG2.0 KABEL

Tempat asal	Cina
Nama merek	Dawnergy

Rincian Produk

Gunakan untuk:

Penyesuaian kemiringan listrik dari antena yang diaktifkan ret

Protokol:

AISG 2.0/AISG1.1

Konektor A - Hubungkan ke RCU:

8PIN Perempuan

Menyoroti:

Kabel kontrol RET AISG 2.0

kabel penyesuaian kemiringan antena

Kabel RET untuk kontrol antena

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

1000

Waktu pengiriman

5-8 hari kerja

Syarat-syarat pembayaran

L/C, D/A, D/P, T/T, Western Union,

Deskripsi Produk

CABLE AISG2.0 RET CONTROL

1. Struktur Kabel

A. Kabel AlSG2.0 untuk konektor kontrol RET tipe1-AISGF-DB9

B. Kabel AlSG2.0 untuk konektor pengontrol RET tipe2-AISGF-DB15

C. Kabel AlSG2.0 untuk konektor kontrol RET tipe 3-AISGF-AISGM

2. Deskripsi Kontrak

A. Kabel AlSG2.0 untuk konektor kontrol RET tipe1-AISGF-DB9

Pin	9PINDB9 Pria	8PINAISG WanitaTepat IEC601309
1	merah	merah
2	/	/
3	biru	biru
4	hitam	/
5	hijau	hijau
6	/	merah
7	/	hitam
8	/	/
9	hitam	/

B. Kabel AlSG2.0 untuk konektor kontrol RET tipe 3-AISGF-AISGM

Pin	8PINAISGMAleTepat IEC601309	8PINAISG WanitaTepat IEC601309
1	coklat	coklat
2	/	/
3	biru	biru
4	/	/
5	hijau	hijau
6	merah	merah
7	hitam	hitam
8	/	/

C. Kabel AlSG2.0 untuk konektor pengontrol RET tipe2-AISGF-DB15

Pdalam	15PIN DB15Pria	Pin	8PIN AISG Wanita Heteroseksual IEC 601309
13	biru	3	biru
9	hijau	5	hijau
15	merah	6	merah
14	hitam	7	hitam

3. Spesifikasi

Parameter	Spesifikasi
Penggunaan untuk	Pengaturan miring listrik antena yang diaktifkan RET
Protokol	AISG 2.0/AISG1.1
Konektor A - Sambungkan ke RCU	8pin Wanita
Konektor AISG Gaya bodi	Tepat
Konektor AISG Standar A	IEC 601309
Konektor AISG B- Hubungkan ke RRU	8 pin Male/9 pin Male/ 15 pin Male
Kawat	Konstruksi	Pasangan yang diputar
	Area penampang konduktor (mm2)	≥ 0.185
	Diameter isolasi kawat (mm)	≥ 0.93
Diameter jaket (mm)	≥ 6.7
Panjang	10m±1%

4. Karakteristik Listrik

Parameter	Spesifikasi
Tegangan maksimum	≥ 58V
Tahan Tegangan	≥ 500V
Karakteristik impedansi	(100±20)Oh
Resistensi kontak	< 5mΩ
Resistensi Isolator	≥5MΩ
Listrik nominal	≥4A

5. Karakteristik Lingkungan

Parameter	Spesifikasi
Kisaran suhu	-40°C +85°C
Kabut garam netral	> 48H
Standar Lingkungan	RoHS
Kelas Perlindungan IP	IP67 IEC60529

6. Informasi pemesanan

Deskripsi

Model

Kabel AlSG20 untuk tipe kontrol RET1----AISGF-X

X=Konektor DB9/Konektor DB15/Konektor AISGM

(Kabel AISG2.0 panjang 10M Penyesuaian miring listrik dari antena RET-enabled)

DA-AISG20-10-AISG-DB-X

(X=DB9/DB15/ AISGM)

- Setiap AISG diberi label dengan tanda produsen dan mencakup rincian produk utama seperti: nama produsen, model, nomor bagian, tanggal pembuatan, dan total panjang penandaan.
