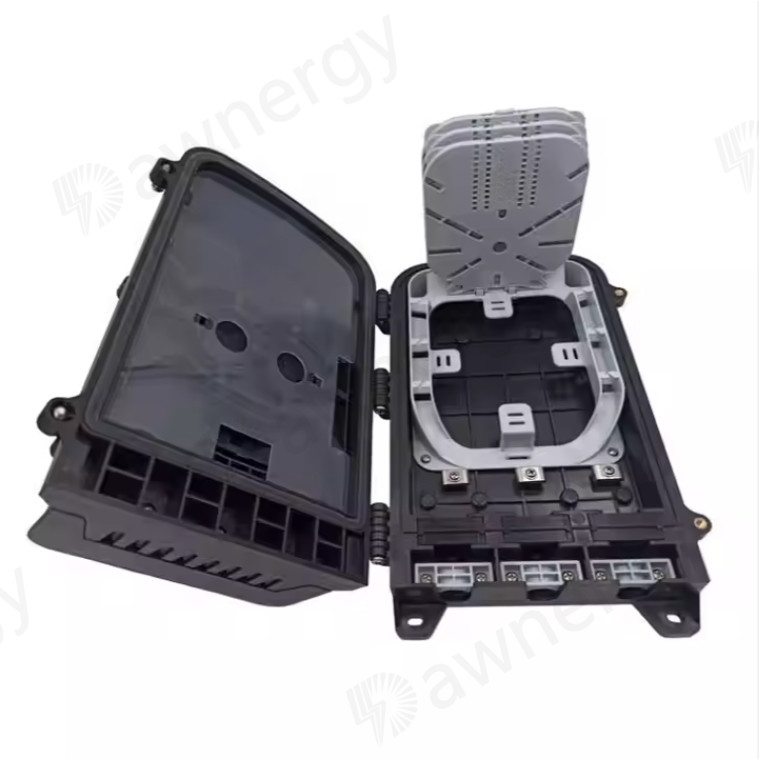

Kotak distribusi serat optik DA-FDB-16A2-PA-17

Kotak distribusi serat optik DA-FDB-16A2-PA-17

Kotak distribusi serat optik Dawnergy digunakan sebagai titik akhir untuk kabel feeder untuk terhubung dengan kabel drop dalam sistem jaringan komunikasi FTTx.distribusi dapat dilakukan di kotak ini, dan sementara itu memberikan perlindungan dan manajemen yang solid untuk membangun jaringan FTTx.

Cocok untuk pemisah PLC tipe Mini

Fitur

• Struktur tertutup total.
• Bahan: PP, tahan basah, tahan air, tahan debu, anti-penuaan, tingkat perlindungan hingga IP65.
• Menyambat kabel feeder dan kabel drop, splicing serat, fiksasi, penyimpanan, distribusi... dll semua dalam satu.
• Kabel, pigtails, dan kabel tambalan berjalan melalui jalur mereka sendiri tanpa mengganggu satu sama lain, instalasi pemisah PLC tipe mikro, pemeliharaan yang mudah.
• Panel distribusi dapat diputar, kabel feeder dapat ditempatkan oleh port ekspresi, mudah untuk perawatan dan instalasi.
• Pemasangan tiang / dinding pendukung, pemasangan kabel udara, cocok untuk digunakan di dalam dan di luar ruangan.

Aplikasi

• Jaringan akses FTTH
• Jaringan telekomunikasi
• Jaringan Daerah Lokal

Spesifikasi

1. Spesifikasi Lingkungan

Suhu kerja: -40°C+85°C

Kelembaban relatif:≤85% ((+30°C)

Tekanan atmosfer:70KPa106Kpa

2. Spesifikasi teknis tahan petir

• Perangkat grounding terisolasi dengan lemari, resistensi isolasi kurang dari 2 MΩ/500V (DC)
• Tegangan tahan antara perangkat grounding dan kabinet tidak kurang dari 3000V ((DC) /min, tidak ada tusukan, tidak ada flashover

Jalur Kabel

(Gambar 2)

Pemasangan

1. Instalasi dinding

Bor 4 lubang ke dinding berdasarkan ukuran dalam tabel 1, tempatkan baut ekspansi Φ7.5 * 40, tempatkan kotak untuk mencocokkan lubang dan gunakan baut untuk mengikat. (Gambar 3)

2. Instalasi yang dipasang di tiang

Pasang 1 set ring tiang ke tiang telekomunikasi (Gambar 4)

3.Struktur atas

Mengikat dua dipasang pada sasis overhead tergantung pada kawat, dan kemudian bolted, mencegah kasus jatuh. (Gambar 5)

Gambar 3 Instalasi dipasang di dinding Gambar 4 Instalasi dipasang di tiang

Gambar 5 Struktur atas
