| Tempat asal | Cina |
| Nama merek | Dawnergy |
| Sertifikasi | CE/TELCORDIA |
| Nomor model | GYTS-12/24/48/96/144 G652D |
Kabel yang ditawarkan dirancang, diproduksi dan diuji sesuai dengan standar sebagai berikut:
| IEC 60794-1-1 | Kabel serat optik-bagian 1-1: Spesifikasi umum-umum |
| IEC 60794-1-2 | Kabel serat optik-bagian 1-2: Spesifikasi umum-Prosedur uji kabel optik dasar |
| IEC 60794-3 | Kabel serat optik-bagian 3: Spesifikasi bagian-Kabel luar |
3. Identifikasi Kabel
2.1 Kode warna serat
| Tidak, tidak. | 1 | 2 | 3 | 4 | 5 | 6 |
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | Warna abu-abu | Putih |
| Tidak, tidak. | 7 | 8 | 9 | 10 | 11 | 12 |
| Warna | Merah | Hitam | Kuning | Violet | Warna pink | Aqua |
2.2 Kode warna tabung longgar (LT) & batang pengisi (FR)
| Jumlah serat | Elemen no. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | Kemenangan | Kemenangan | Kemenangan | |||||||
| 24 | LT | LT | LT | LT | Kemenangan | |||||||
| 48 | LT | LT | LT | LT | Kemenangan | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
LT berarti tabung longgar; FR berarti batang pengisi

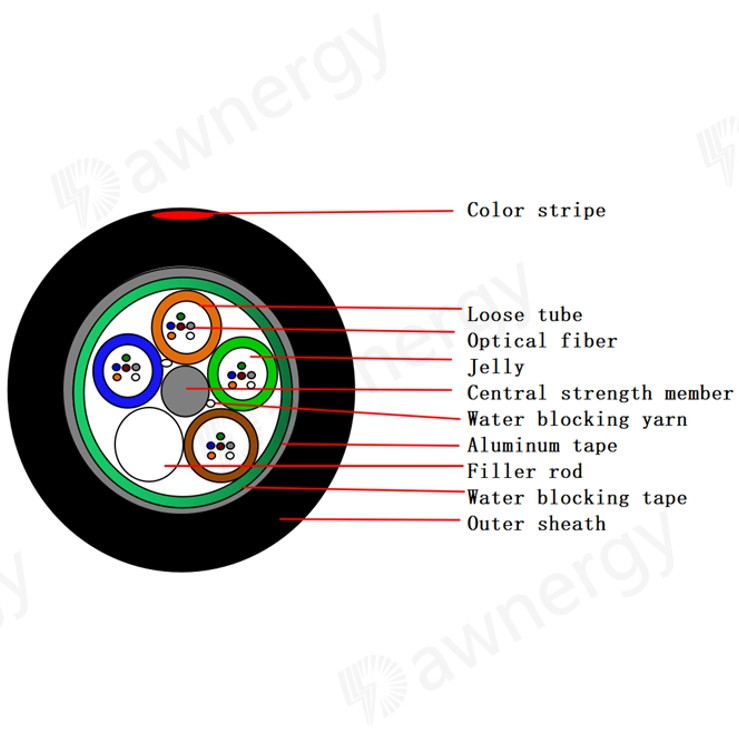

| Artikel | Isi | Nilai | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Tabung longgar | Nomor | 2 | 4 | 4 | 8 | 12 |
| Diameter luar (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Ketebalan ((mm) | 0.3 | |||||
| Bahan | PBT | |||||
| Memblokir air | Senyawa pengisi tabung | |||||
| Pengisi | Bahan | PP | ||||
| Nomor | 3 | 1 | 1 | 0 | 0 | |
|
Jumlah serat per tabung |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Anggota kekuatan pusat | Bahan | Kawat baja | ||||
| Diameter (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Diameter lapisan PE (mm) | - | - | - | 3.6 | 6.2 | |
| Memblokir air | Bahan | Benang penghalang air & Pita penghalang air | ||||
| Lembar luar | Bahan | HDPE | ||||
| Warna | Hitam | |||||
| Ketebalan (mm) | 1.7±0.2 | |||||
| Diameter kabel ((mm) Sekitar | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±0.3 | |
| Berat kabel ((kg/km) Sekitar. | 80±5% | 84±5% | 96 ± 5% | 143±5% | 199±5% | |
5. Kinerja Kabel Serat Optik
Kinerja kabel serat optik (ITU-T Rec. G.652D)
| Artikel | Spesifikasi |
| Jenis serat | Mode tunggal |
| Bahan serat | Silikon doping |
|
Koefisien atenuasi @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Panjang gelombang pemotongan kabel | ️ ≤1260 nm |
| Panjang gelombang dispersi nol | 1300 ~ 1324 nm |
| Kemiringan dispersi nol | ¥≤ 0,092 ps/nm2.km) |
| PMD | ≤0,2 ps/km1/2 |
| Diameter medan mode @ 1310 nm | 8.7 ~ 9.5 um |
| Kesalahan konsentrisitas inti / lapisan | ¥≤ 0,6 um |
| Diameter pelapis | 125 ± 1 um |
| Perlengkapan non-bentuk bulat | ¥≤1,0% |
| Diameter lapisan utama | 250 ± 15 um |
6. Kinerja Kabel Serat Optik
6.1 Radius lentur kabel: 10 x diameter kabel (statis)
20 x diameter kabel (dinamis)
6.2 Kisaran suhu aplikasi
| Kisaran suhu operasi | : -40oC sampai +70oC |
| Jangkauan suhu penyimpanan / transportasi | : -40oC sampai +70oC |
| Kisaran suhu instalasi | : -40oC sampai +70oC |
6.3 Uji kinerja mekanik dan lingkungan
| S/N | Artikel | Metode pengujian | Ketentuan Penerimaan |
| 1 | Kekuatan tarik IEC 794-1-E1 |
- beban: 1500N Panjang kabel di bawah beban: 50m - Waktu pengisian: ≥1 menit. |
Perubahan kerugian ≤0,1 dB@1550 nm setelah pengujian - Serat ketegangan ≤ 0,6% - Tidak ada patah serat dan tidak ada kerusakan selubung |
|
2 |
Uji menghancurkan IEC 794-1-E3 |
- Beban:1000N/100 mm - Waktu beban: ≥1 menit. |
Perubahan kerugian ≤0,1 dB@1550 nm setelah pengujian - Tidak ada patah serat dan tidak ada kerusakan selubung |
|
3 |
Tes benturan IEC60794-1-21-E4 |
- Ketinggian benturan: 1m - Berat dampak: 20J - Titik dampak: 3 - Waktu per titik: 1 - Radius: 300mm |
-Perubahan kerugian ≤ 0,1 dB@1550 nm - Tidak ada patah serat dan tidak ada kerusakan selubung |
|
4 |
Pengelompokan berulang IEC 794-1-E6 |
- Beban:150N - Tingkat lentur: 2 detik/siklus - Nomor siklus: 25 |
- Perubahan kerugian ≤ 0,1 dB @1550 nm - Tidak ada patah serat dan tidak ada kerusakan selubung |
|
5 |
Torsi IEC 794-1-E7 |
- Panjang: 1m - Beban:150N - Sudut memutar: ± 90° - Nomor siklus: 10 |
-Perubahan kerugian≤0,1 dB @1550 nm - Tidak ada patah serat dan tidak ada kerusakan selubung |
|
6 |
Uji Penetrasi Air IEC 794-1-F5B |
- Ketinggian air: 1m - Panjang sampel: 3m - Waktu tes: 24 jam |
-Tidak ada air bocor dari ujung kabel yang berlawanan. |
|
7 |
Uji Siklus Suhu IEC 794-1-F1 |
- Langkah suhu: +20°C→-40°C→+70°C→+20 °C - Waktu untuk setiap langkah: 12 jam - Jumlah siklus: 2 |
- Perubahan kerugian ≤ 0,05dB @1550 nm - Tidak ada patah serat dan tidak ada kerusakan selubung - Tidak ada kerusakan selubung |
|
8 |
Aliran senyawa IEC 794-1-E14 |
- Panjang sampel: 30cm - Temp: 70°C ± 2°C - Waktu: 24 jam |
- Tidak ada aliran senyawa |
7.1 Setiap panjang kabel telah digulung pada drum kayu besi.
7.2 Panjang drum standar adalah 4000m ± 2% atau pesanan pelanggan
7.3 Ditutup dengan lembaran penyangga plastik.
7.4 Disegel dengan tongkat kayu yang kuat.
7.5 Setidaknya 3 m ujung dalam kabel harus disediakan untuk pengujian.
Catatan: Nilai D berisi dimensi segel.
